D-link DVG - 7111S 1 FXO + 1 FXS порт

D-link DVG – 7111S 1 FXO + 1 FXS порт

Posted on April 25th, 2010 by Игорь Снежко, Customer Support Regional Manager - Russia & Ukraine

Подключитесь к WAN порту шлюза, введя адрес 192.168.1.2. Войдите с логином admin и без пароля.

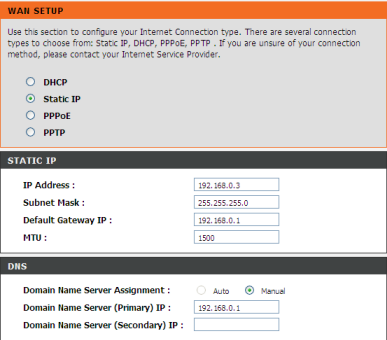

1. В разделе Setup > Internet Setup укажите сетевые параметры WAN порта. Напомню, что все VoIP шлюзы подключаются к 3CX через WAN порт. Я ввел 192.168.0.3. Также я указал другие настройки, соответствующие моей сети. Нажмите Apply.

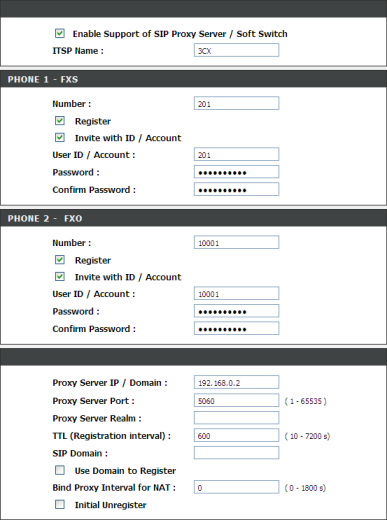

2. В разделе Setup > VoIP Setup добавьте настройки для SIP сервера, в нашем случае, 3CX Phone System. Здесь нужно указать следующие данные:

Название аккаунта, например 3CX
Номер FXS порта, то есть, доп. номер (Extension) 3CX Phone System, который будет подключен к системе через FXS порт шлюза. Это может быть обычный аналоговый телефон, но чаще через FXS порт подключают факс-аппарат, либо DECT трубку
Номер FXO порта, который соответствует виртуальному номеру внешней линии (Virtual Extension) 3CX Phone System
Общие параметры SIP сервера 3CX: его IP адрес, номер порта и т.п.

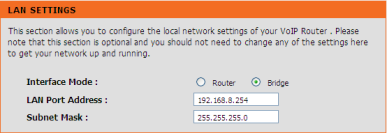

3. В разделе Setup > LAN Setup установите режим Bridge.

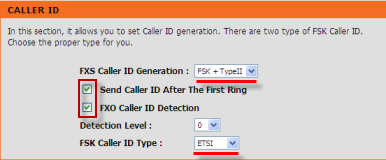

4. Перейдите в раздел Advanced > VoIP. В разделе Caller ID установите тот тип Caller ID, который поддерживает ваш аналоговый телефон.

Я рекомендую установить FXS Caller ID Generation: FSK + Type II и FSK Caller ID Type: ETSI. Включите также остальные опции, как показано на рисунке, если они не включены по умолчанию.

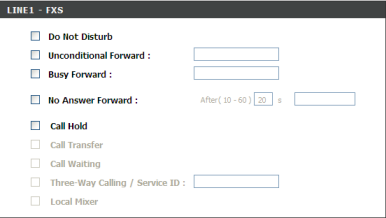

5. В разделе Calling Features можно установить локальные диалкоды для различных телефонных функций на порте FXS. Однако, я рекомендую оставить все настройки по умолчанию и пользоваться серверными правилами 3CX.

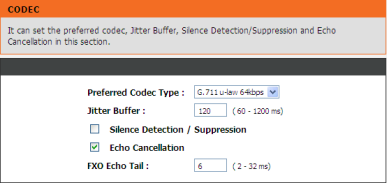

6. В разделе CODEC поставьте в качестве предпочтительного кодек G.711 u-law

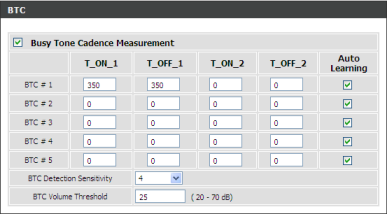

7. В резделе CPT / Cadence включите опцию автоматического определения сигнала Занято (Busy Tone Cadence Measurement), если она не включена по умолчанию.

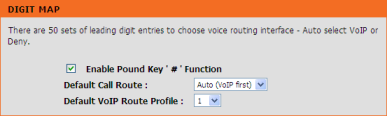

8. В разделе Digit Map поставьте галочку Enable Pound Key ‘ # ‘ Function, если она не поставлена по умолчанию. Теперь вы можете набирать # после номера, чтобы ускорить его набор.

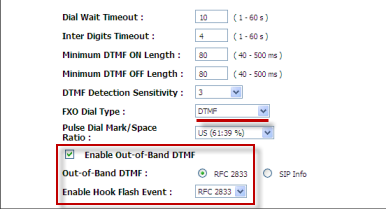

9. В разделе DTMF & PULSE можно выбрать тип набора номера – тоновый или импульсный. По умолчанию установлен тоновый. Также важно включить Enable Out-of-Band DTMF и установить его в RFC 2833. Рекомендуется также установить Enable Hook Flash Event в RFC 2833.

10. В разделе FAX следует установить протокол передачи факса шлюзом. Я рекомендую T.38 Native.

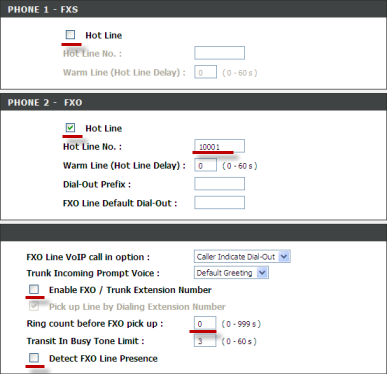

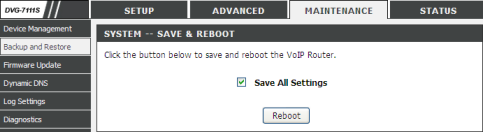

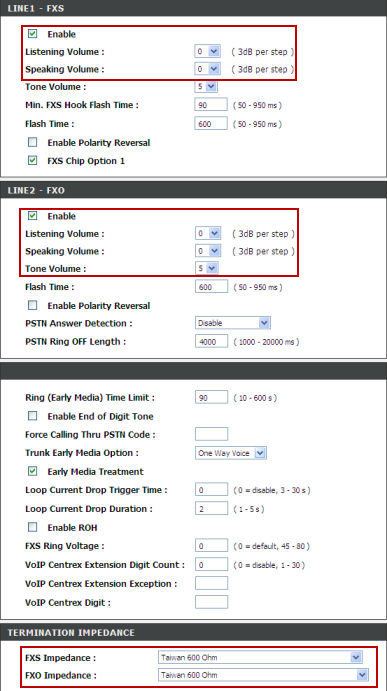

11. В разделе HOT LINE настройте функцию хотлайн таким образом, чтобы FXO порт автоматически набирал номер соответствующего Virtual Extension. Для FXS хотлайн не нужен. Также я рекомендую отключить Detect FXO Line Presence и Enable FXO / Trunk Extension Number. Ring count before FXO pick up установите в 0.
